深圳市朗迪新能源電子科技有限公司

               電池型號：USB-1.5V-1250MAH(AA)

No 序號 Item 內容 Parameter 參數 Remark 備注
1 Rating Voltage
標稱電壓 1.5V±0.02V
2 Capacity
標稱容量
Typical：1250mAh
典型：1250mAh 200mA discharge after full charge。
完全充電后用100mA放電至截止電壓的容量。

3 Charging Mode

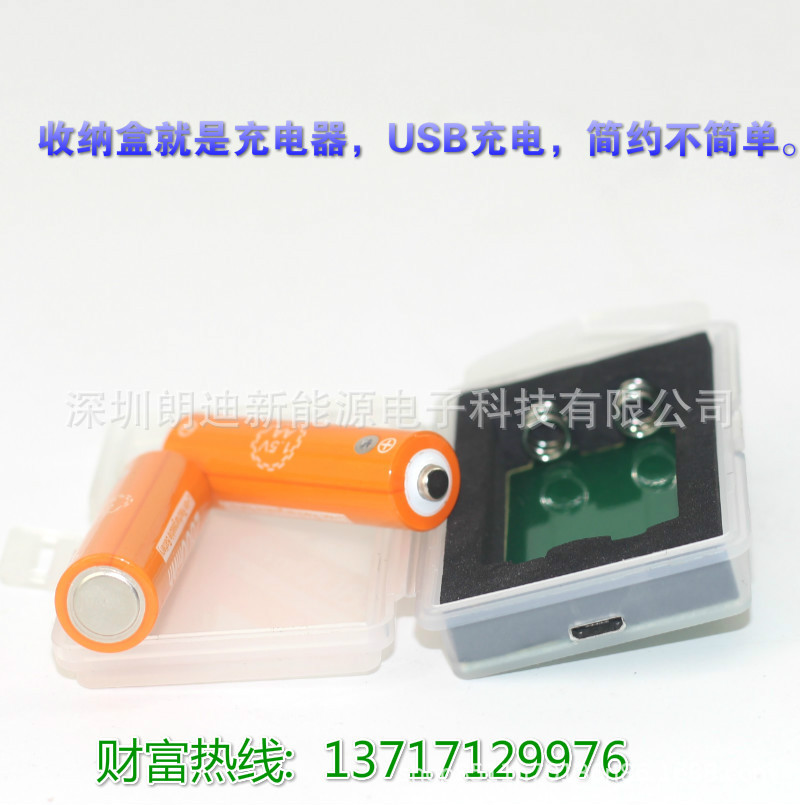

充電： A: DC5V Connect to USB port

4 Impedance
內阻 150mΩ（Max）

5 Charging Mode
充電方式 C.C/C.V.
恒流/恒壓/涓流方式 Constant Current
/Constant Voltage
恒流/恒壓
6 Charging current
充電電流 Standard Charging 200mA Charging Current 200mA

充電電流：200mA
7 Charging Time
充電時間 Standard Charging
標準充電 <4Hours

8 discharge current
放電電流 Standard discharge current
0-500mA

Max discharge current 2000mA
最大放電電流 2000mA
9 End of Discharge
Voltage
放電（電芯）截止電壓
2.4±0.05V
10 Overcharge Voltage
過充電保護電壓 4.25V±0.05V
11 Operating Temperature
工作溫度 Charging
充電 -25℃~45℃

Discharging放電 -10~45℃
12 Storage Temperature
貯存溫度 -25℃~45℃
Recommend推薦（25±5℃） Storage capacity should be 40%~50% full charge capacity
貯存時應充電至容量的40%~50%

1 Over-charge Protection Voltage
過充電保護電壓 4.25±0.05V
2 Over-charge detection delay time
過充電保護延遲時間 50~100ms
3 Over-discharge Protection Voltage
過放電保護電壓 2.4±0.10V
4 Over-discharge detection delay time
過放電保護延遲時間 15~20ms
5 Over-current
過流檢測 1.0~2.0A
6 Overcurrent detection delay time
過電流保護延遲時間 5~20ms
7 Load short-circuiting detection delay time
短路保護延遲時間 500us

電池特點及應用

工作模式識別：

根據OUT引腳電壓V-OUT和BAT引腳電壓V-BAT進行比較，來識別其工作模式。

當V-OUT>V-BAT+100mv工作于充電管理模式。

當V-OUT工作于放電管理模式。放電時有二種模式：重載時放電模式為BUCK  DC/DC模式，可實現高負載電流的輸出能力。輕載時，放電模式為LDC模式，可實現輕載時的高效率。

保護功能：

1：過電流保護（OCP）

工作于DC/DC模式時，其內部過電流保護電路一直監視通過P-MOS管的電流，當此電流大于電流限制值（ILIM）時P-MOS關閉，在下一個脈沖，如果P-MOS管電流已小于ILIM值時，過電流保護恢復到正常工作，但是，一旦再次發生過電流情況，重新進入過電流保護，以保證安全。

2：短路保護

   當輸出端短路時，電路進入降頻工作模式，以減小輸出電流，同時有效降低電路發熱。

3：過熱保護

當電路內部溫度超過過熱保護閾值T-OTP，輸出關閉。當溫度降到T-TOP閾值以下時，恢復正常輸出。

4：過充電保護

5：過放電保護

6：狀態指示：

   充電時紅燈閃爍（1HZ）

   充滿電時紅燈常亮

   放電紅燈熄滅

   故障狀態時紅燈快閃（10HZ）
