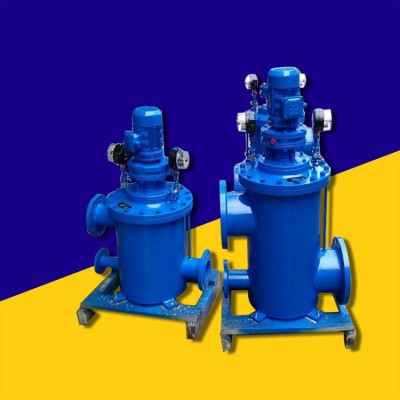

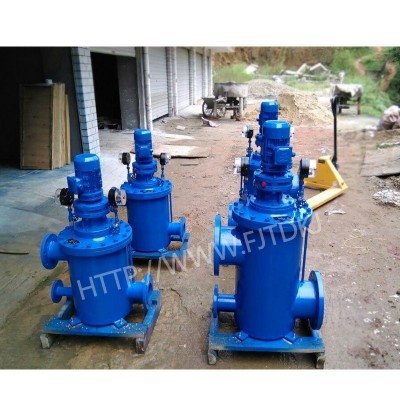

FZL自動濾水器使用說明書

 一、用途及特點：

FZL型自動濾水器具有自動過濾、清污、排污功能。主要用于技術供水系統，能高效地去除水中的雜質微粒，延長其配套用水設備的壽命。其自動清污、排污是同在線過濾運行同時完成的，不影響正常技術供水，該濾水器是水電站技術供水系統的裝置，特別適用于遠距離控制及無人值班的給排水系統。

二、工作原理：

FZL型自動濾水器通過其自動控制實現濾水器的清污、排污，它的清污、排污過程不影響正常技術供水。正常過濾狀態時，電動排污閥關閉。電動減速機不啟動；當滿足設定的清污、排污工況時，排污閥打開，濾水器電動減速機開啟，進出水管口與被沖洗的濾網單元相連通，附著在濾網上的污物借助濾水器內部的部分過濾后的清潔水反沖，經排污口流出，通過開啟的電動排污閥排入集水井。

1、全自動濾水器進水口壓力達到某一設定值時,系統判定濾水器進端有水, 自動濾水器處于自動清洗工作狀態；低與這一設定值時,濾水器不能進入自動清洗工作狀態.手動清洗功能不受這一設定值限制(出廠設置為0.5MPa,用戶可根據實際水壓設定該值,調節電接點壓力表紅色指針即可)

2、全自動濾水器處于自動工作狀態時,當出水口壓力低于某一設定值時(出廠設置為0.4MPa,用戶可自行設定該值,一般比進水口壓力低0.2 MPa左右， 調節電接點壓力表綠色指針即可), 減速機動作,排污閥打開,濾水器開始自動清洗.當出水口壓力開時恢復到正常值時(出廠設置為0.6MPa,用戶可自行設定該值, 一般比進水口壓力低0.05 MPa左右， 調節電接點壓力表紅色指針即可), 減速機停止,排污閥關閉.

3、現場手動控制清污：用戶可在現場操作電氣控制柜上的旋鈕使濾水器排污閥開啟，減速機啟動，進行清污、排污。

三、 型號、規格及安裝尺寸：

1、外形結構及安裝尺寸（見附圖示意圖）

四、安裝與調整

1、 安裝前，小心將設備吊在指定地點，利用地腳螺栓將設備固定，連接好進出水管及排污管道。

2、 將電氣控制柜安裝在濾水器附近的墻壁上，并按端子接線圖接好所有控制線及電源線。

3、 設定清污、排污工況(出水口法蘭正下方為排污口)低法蘭為進水口，高法蘭為出水口：

a) 自動控制清污：當濾水器出水口壓力達到電接點壓力表下限值時，（出廠設置為0.4MPa,用戶可自行設定該值,一般比進水口壓力低0.2 MPa左右，調節電接點壓力表綠色指針即可）濾水器開始動作，排污閥及減速機也相應投入運行，濾水器進行排污、清污。當濾水器出水口壓力達到電接點壓力表上限值時，(出廠設置為0.6MPa,用戶可自行設定該值, 一般比進水口壓力低0.05 MPa左右， 調節電接點壓力表紅色指針即可)濾水器停止排污、清污。

b) 現場手動控制清污：用戶可在現場操作電氣控制柜上的旋鈕使濾水器排污閥開啟，減速機啟動，進行清污、排污。

4、 濾水器與供水管路連接時，應裝設旁路管道及閥門，以便設備出現故障時，能及時處理，與濾水器排污閥連接的管路沿水流方向有一定斜度，保證排污暢通。

5、 注意供水管路系統的水流方向應與濾水器上標致一致，才能達到正常過濾，避免其它故障。

6、一切準備工作作好后，緩慢開啟進出水管閥門.
